ALIMENTAZIONE TURBINA
Introduzione:
⠀⠀⠀
La combustione del gas richiede una pressione e una temperatura costanti all'ingresso della camera di combustione della turbina a gas. Inoltre, in questo caso specifico, il gas naturale da inviare nella turbina a gas doveva essere prima trattato - per ridurre l'alta concentrazione di idrocarburi pesanti e acqua - e riscaldato a 28 °C sopra il punto di rugiada.
Richiesta cliente:
Pressione in aspirazione (barG) |
1.48 |
Temperatura in aspirazione (°C) |
36 |
Pressione in mandata (barG) |
30 |
Massima capacità richiesta (Kg/hr) |
3.000 |
Vantaggi e caratteristiche della soluzione SAFE:

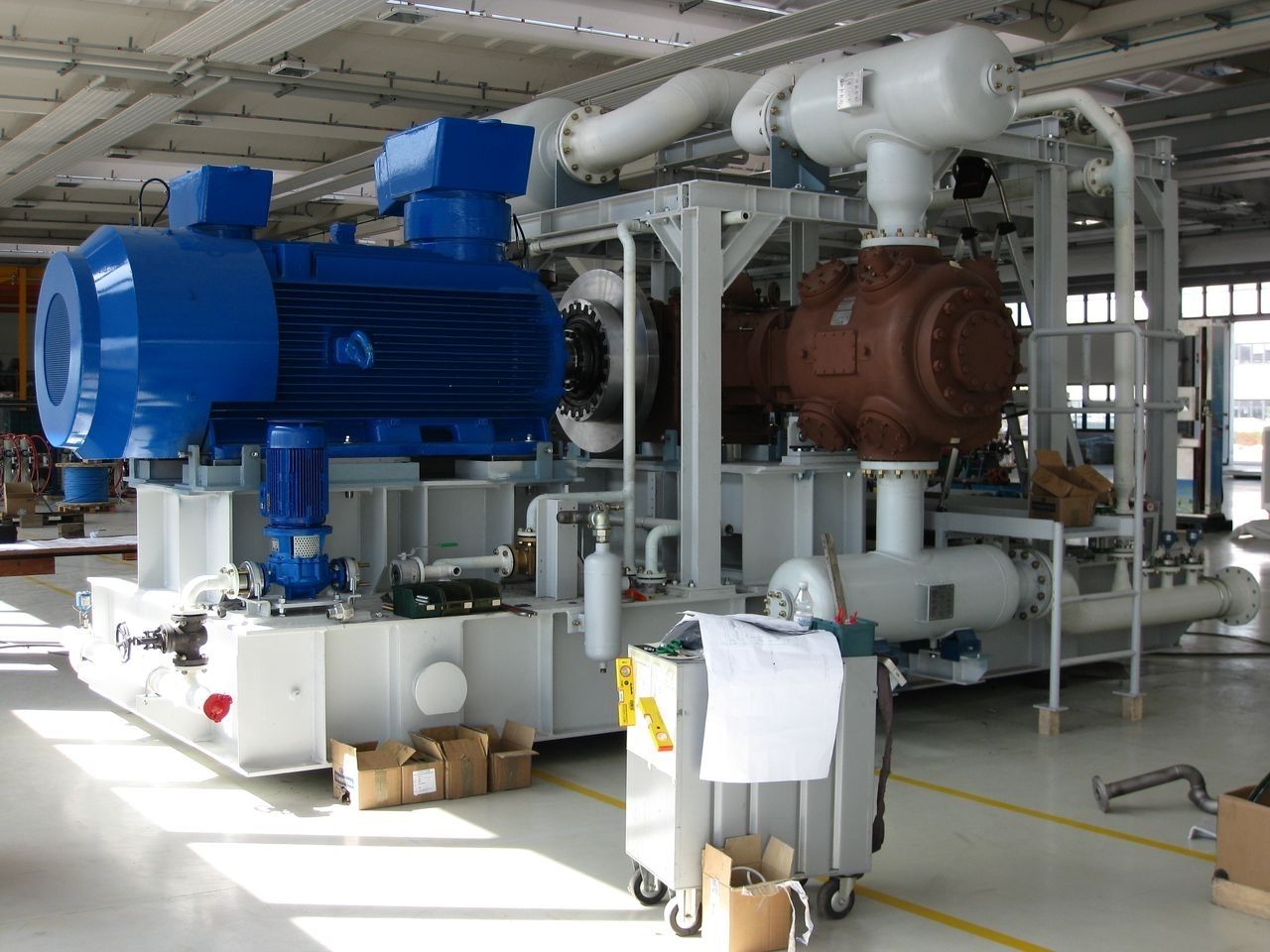

• Soluzione integrata chiavi in mano altamente ingegnerizzata: Costituita da un unico skid con un compressore di altro OEM flessibile ed efficiente - con una capacità di 3.000 Kg/h e una potenza assorbita di 350 kW alla pressione in aspirazione di 1,48 bar g, temperatura del gas in ingresso di 36 °C e pressione in mandata di 30 bar g – azionato da un motore elettrico. Inoltre, per garantire che la temperatura e la pressione del gas rimangano costanti all'ingresso della camera di combustione della turbina a gas, la soluzione è stata equipaggiata con le seguenti tecnologie:
① Scambiatore di calore a flusso incrociato e circuito by-pass per il controllo della temperatura del gas.
② Sistema di controllo della pressione mediante ricircolo del gas.
• Massima efficienza, affidabilità e sicurezza grazie ai seguenti sistemi ausiliari:
① Sistema di separazione olio e condensa all'ingresso di ogni fase di compressione per evitare la saturazione del gas.
② Sistema di raffreddamento ad aria con sezioni dedicate in mandata di ogni fase di compressione.
③ Dumper a pulsazione sia in aspirazione che in mandata di ogni fase di compressione
